显示器

分辨率 (WxH dots)

800 x 480

显示亮度 (cd/m²)

500

对比度

500:1

背光类型

LED

背光寿命

30,000 小时

显示色彩

24 bits

触控面板

类型

4线模拟电阻式

触控精度

动作区 长度(X)±2%, 宽度(Y)±2%

内存

Flash储存器 (MB)

256

DRAM (MB)

256

处理器

32Bit RISC CPU 600MHz

通讯埠

SD 卡插槽

支持SD/SDHC

USB Host

USB 2.0 x 1

USB Client

USB 2.0 x 1

以太网络

10/100 Base-T

COM连接埠

COM1 (RS-232/RS-485 2W/4W),

COM3(RS-232/RS-485 2W)

CAN Bus

Yes

声音输出

Audio Line Out x 1

万年历

内建

电源

输入电源

24±20%VDC

电源功耗

400mA@24V

隔离电源器

内建

耐压

500VAC (1 分钟)

绝缘电阻

超过 50MW at 500VDC

抗震

10 to 25Hz(X,Y,Z 方向 2G30 分钟)

规格

外壳材质

铝质

外形尺寸 WxHxD

200 x 146 x 42.5mm

开孔尺寸 (mm)

192 x 138

重量 (kg)

约 0.9 kg

操作环境

防护等级

IP66 前面板防护 (O 形密封圈)

储存环境温度

-20° ~ 70°C (-4° ~158°F)

使用环境温度

-20° ~50°C(-4° ~122°F)

使用环境湿度

10% ~ 90% RH (无冷凝)

欧盟CE认证

CE marked

使用软件

EasyBuilder Pro

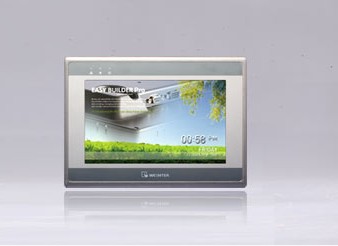

铝合金外壳搭配全新色彩与时尚设计

7" 800x480 TFT LCD

无风扇冷却系统

内建 256MB 储存内存及万年历

NEMA4/IP66 面板防护等级

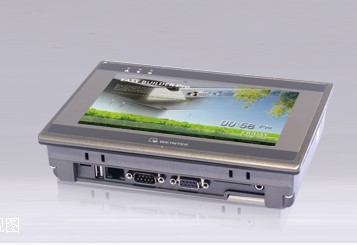

USB 主接口与USB从接口各一

SD 卡插槽支持SD与SDHC卡

内建电源隔离防护器

Com1 或 Com3 RS485 2W 支持 MPI 187.5K

CAN Bus 装置支持 CANopen 通讯协议

Com1 / Com3 RS485 及CAN Bus内置电气隔离设计
